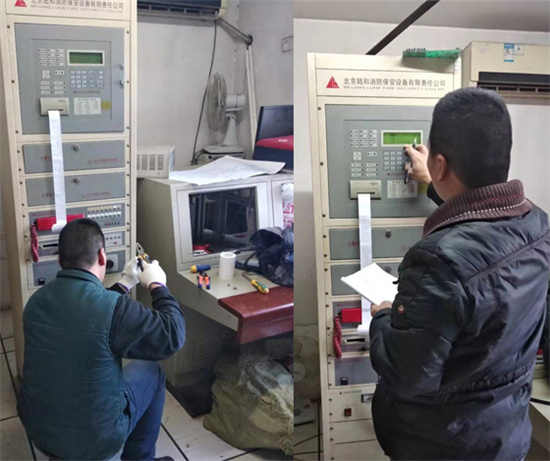

北京消防工程對海灣火災自動報警系統技術問題整理
應用戶對海灣火災自動報警系統技術知識的需求，特將海灣火災自動報警系統技術知識問題整理回答如下，以便于用戶更直接的了解海灣火災自動報警系統。
Q&A1

　　問：8300輸入模塊，是不是正常情況下兩個總線是常開的，當設備動作了，線就閉合產生報警信號？z1,z2有沒有極性？I,G端口接被控設備對嗎？

　　答：8300輸入模塊，正常情況下兩個總線不是常開的，只是I、G反饋端可以接收常開或常閉信號。Z1、Z2無極性。8300是輸入模塊，也稱監視模塊，模塊用于設備動作的監視，所以I、G連接的是所監視的設備。
Q&A2

　　問：8300，如何設置常開檢線和常閉檢線？終端電阻是什么？

　　答：8300設置常開檢線和常閉檢線需要通過編碼器來實現，詳細的操作步驟看編碼器說明書。終端電阻是實現檢線功能的電阻，阻值4.7KΩ。
Q&A3

　　問：哪些設備是常開檢線？哪些是常閉檢線？

　　答：一般的設備都是常開檢線，常閉檢線的很少。
Q&A4　

　　問：8301輸入輸出模塊啟動電流微小，容易受線路或空間干擾自身產生誤動作，如果使用可以加中間繼電器，中間繼電器有什么用？我們現場加了嗎？

　　答：一般的8301模塊不會因為干擾而誤動作，除非模塊損壞。中間繼電器是在模塊連接強電設備的時候使用的。
Q&A5

　　問：8301要控制送風閥和防火閥嗎？在哪接線？怎么個聯動順序？

　　答：8301控制送風閥和防火閥，要和閥的執行器進行接線，聯動順序看設計要求。
Q&A6

　　問：8301平時使用的時候如何選定常開觸點和常閉觸點？

　　答：8301模塊是常開觸點輸出，模塊沒有常閉點輸出。
Q&A7

　　問：8301如何實現信號的動作傳輸？

　　答：要看是實現什么樣的動作傳輸。
Q&A8

　　問：8301出廠設置為常開檢線、無源輸出方式，那么如何轉換成常閉檢線？加個繼電器是不是就成有源輸出？有源輸出有什么特點？什么是繼電器？繼電器的作用是什么？

　　答：轉換成常閉檢線需要用編碼器修改參數。加繼電器可以轉換成有源輸出。繼電器的相關知識可以查看百度百科。
Q&A9

　　問：信號線連接8301模塊信號輸入端后，是否要連接現場被控設備？如果要連接連接被控設備哪？

　　答：8301與被控設備的被控端連接，另外接收被控設備啟動后的無源反饋。
Q&A10

　　問：為什么模塊不能直接和交流回路連接？我們的電源線不是交流的嗎？如何理解直流和交流？

　　答：模塊只能連接DC24V，不能連接其它的電源是模塊本身的參數決定的，交流和直流的區別，交流和直流的基本知識可以查看百度百科。
Q&A11

　　問：總線和電源線比較有什么區別？總線的電流比電源線的電流小？為什么？

　　答：報警系統的信號總線是報警控制器與設備進行通訊的線路，報警控制器與設備通訊一般的定期發一個巡檢脈沖，而電源是穩恒的信號，所以用表量出來信號線相對的電流比較小。
Q&A12

　　問：輸出控制方式有，脈沖和電平？什么是脈沖？什么是電平？

　　答：脈沖就是輸出的信號是有時限的，如果脈沖寬度是3秒，那信號輸出持續3秒后會停止。電平信號是輸出一個穩恒的信號。
Q&A13

　 問：有源輸出方式和無源輸出方式有什么區別？

　 答：有源輸出是輸出一個電源，無源輸出一般的是以常開或常閉觸點為輸出方式。
Q&A14

　　問：是不是卷簾門和電梯用8301連接需要加中間繼電器？

　　答：加不加繼電器要看卷簾門或電梯廠家的控制柜內是否預留DC24V控制接點。
Q&A15

　　問：煙感和溫感的A/D轉換是什么意思？

　　答：A/D轉換是模擬/數字轉換，是探測器內部電路數據處理的程序。
Q&A16

　　問：按下報警按鈕按片，可由報警按鈕提供的獨立輸出觸點，可以直接控制其它外部設備，是什么意思？

　　答：就是按鈕按下去之后可以提供一個開關，通過這個開關連接設備后可以直接控制設備。
Q&A17

　　問：手報接幾根線？

　　答：不帶電話插孔的兩根，帶電話插孔四根。
Q&A18

　　問：起泵繼電器是什么？我們的消火栓按鈕是不是沒有和泵連接？正常情況下，是不是按下消火栓按鈕就直接起泵了？

　　答：起泵繼電器是泵控制柜內用于控制消防泵啟動的繼電器。按照規范要求消火栓按鈕需要和消防泵直接連接起泵。按下消火栓按鈕消防泵就應該直接啟動。
Q&A19

　　問：手報和聲光是不是都是6根線的，其中兩根是手報和聲光相連？這兩根線有極性嗎？

　　答：手報一般的四根線或兩根線，手報一般使用時不需要和聲光連接。
Q&A20

　　 問：什么是二極管？1N5819是不是編號？

　　 答：二極管的說明可以查看百度百科，1N5819是型號。
Q&A21

　　問：海灣的8319編碼模塊和非編碼探測器是不是被淘汰了？

　　答：海灣的8319編碼模塊和非編碼探測器沒有被淘汰。
Q&A22

　　問：我們現場是拿什么設備控制廣播系統的？控制的原理是怎樣的？

　　答：海灣的火災自動報警系統用GST-LD-8305模塊控制消防廣播設備。模塊對消防廣播設備的控制火災報警控制器發出，模塊收到信號后便進行強制切換。
Q&A23

　　 問：8312消防電話插孔和手報的消防電話插孔一樣嗎？是不是前者是非編碼設備，后者屬于代編碼地址設備？是不是都要連接消防電話接口，8104？

　　 答： 8312消防電話插孔和手報消防電話插孔一樣的。兩者可以說都不帶編碼，這里所說的編碼是在消防電話系統里面的編碼。電話插孔需要配合GST-LD-8304模塊使用。
Q&A24

　　問：270攝氏度防火閥，是什么管道上的？

　　答：70度防火閥是在空調管道上的。
Q&A25

　　 問：8300輸入模塊只是作為一個監視作用對嗎？那么70的防火閥不用控制嗎？

　　 答：是的，70度防火閥不用控制器，也是用8300進行監視。
Q&A26

　　問：8301輸入輸出模塊控制排煙口，就是控制排煙口的風閥對吧？

　　答：是的。
Q&A27

　　問：排煙防火閥是280度防火閥，其控制原理是什么？

　　答：通過輸入輸出模塊控制280度防火閥的線圈，使其動作。
Q&A28

　　問：8302切換模塊不能直接與總線連接，要通過8301與總線連接，用來控制空調機組？其原理是什么？

　　答：8302切換模塊需要配合8301模塊使用。8302模塊的原理和繼電器是一樣的，其作用也相當于繼電器。
Q&A29

　　問：8302a雙動作切換模塊的原理？

　　答：雙動作切換模塊相當于內部有兩組繼電器的模塊。
Q&A30　

　　問：求解釋8303模塊原理？我們現場有沒有使用？

　　答：8303模塊相當于兩只8301模塊，現場有沒有使用你可以到現場看看。
Q&A31

　　 問：穩壓泵動作也會給消控中心一個信號嗎？穩壓泵也要使用8300監視嗎？我們現場做了嗎？

　　 答：穩壓泵動作要看有沒有和火災報警控制器連接。
Q&A32

　　問：8301如何控制電梯？

　　答：8301和電梯控制箱連接好后就可以控制電梯，電梯控制箱里面一般會有控制迫降的控制接點。
Q&A33

　　問：8301連接8302如何控制動力控制箱？什么是動力控制箱？

　　答：與8302連接好后就可以直接控制動力控制箱。動力控制箱是控制一些動力設備的控制箱，一般控制的都是電機。
Q&A34

　 問：多線的三根線是啟動線、公共、反饋和設備怎么連接？

　 答：可以看一下當寧消防網上面的產品資料，有接線圖。
Q&A35

　　問：GST100型火災報警控制器的警鈴輸出和火警輸出端子有什么用？

　　答：警鈴輸出可以控制一定數量的警鈴，因為GST100不可以連接輸出類的模塊，如果有警鈴可以通過這個端子來控制。火警輸出端子是控制器報火警后輸出一個干接點信號，可以將此信號輸出到一些平臺。
Q&A36

　　問：電源盤和電源箱有什么用？我們使用的電源是怎么樣的？

　　答：電源盤和電源箱都是提供直流24V電源輸出的設備。
Q&A37

　　問：多線的操作盤是怎么使用的？

　　答：多線操作盤用于連接消防泵、噴淋泵、風機等設備。
Q&A38

　　問：短路隔離器是一個回路裝一個嗎？

　　答：不是的，短路隔離器后面一般連接40個點左右，一個回路有*多可以有242個點，所以隔離器的配置不是按照回路來的。
Q&A39

　　問：報警系統是怎么劃分的？按樓層，按防火分區嗎？

　　答：這個沒有界定范圍，要看現場情況。
Q&A40

　　問：8321中繼模塊有什么用？

　　答：可以延長通信距離或者提高線路的剛干擾能力。
Q&A41

　　問：報警系統的接線是不是就是由區域機輸出，到端子箱，再從端子箱出來到每個設備？

　　答：一般是這樣。
Q&A42

　　問：如何控制電梯？

　　答：電梯迫降通過8301模塊連接即可實現控制。
