海灣電話主機調試

文章出處：http://m.tblink.com.cn 人氣：發表時間：2016-07-01

GST-TS9000消防電話可與北京億杰消防工程公司生產的JB-QB-GST200、JB-QG-GST5000、JB-QT-GST5000、JB-QG-GST9000、JB-QT-GST9000型火災報警控制器（聯動型）配接，
外殼防護等級滿足IP30。以配接JB-QG-GST5000火災報警控制器（聯動型）為例，結構圖如圖2-1所示（GST-TS-100A/100B型消防電話分機、GST-LD-8312型消防電話插孔、GST-LD-8304型消防電話接口等為現場設備，本圖不包含）。

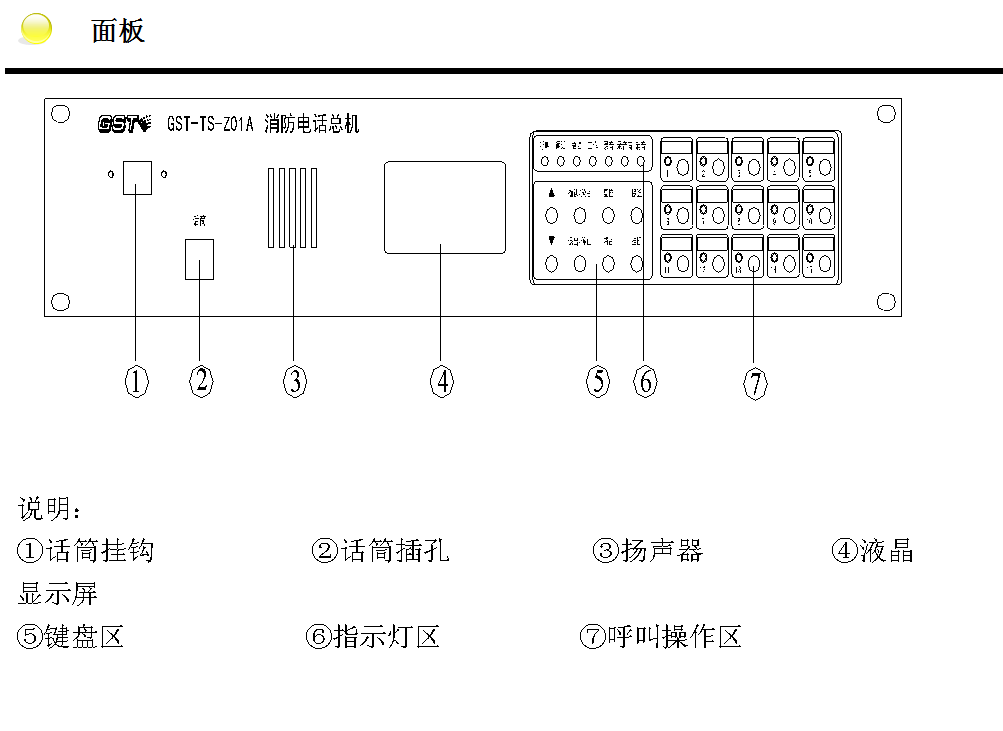

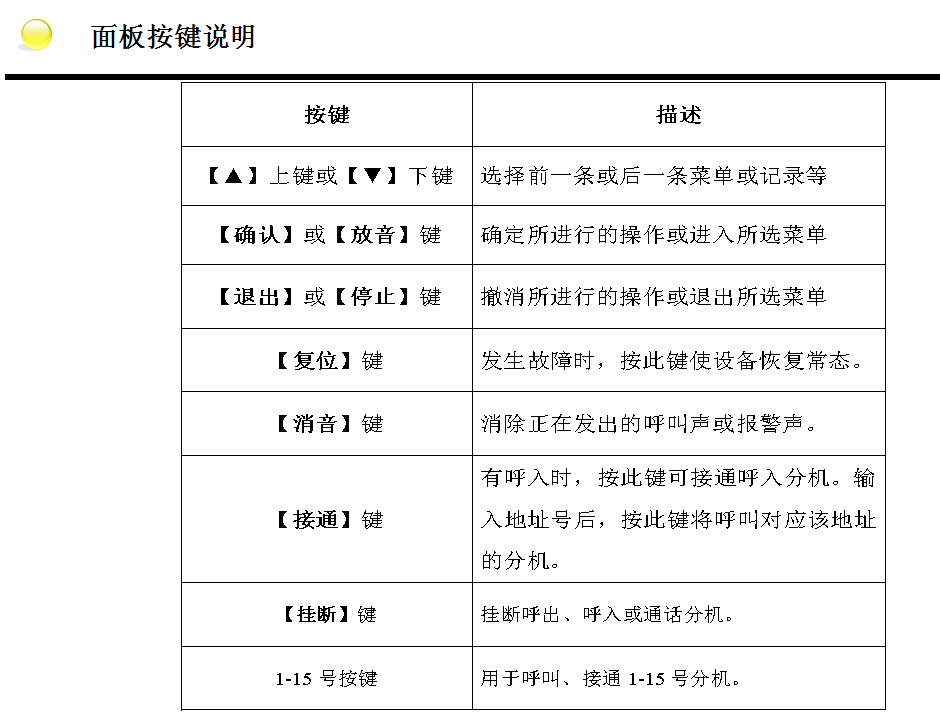

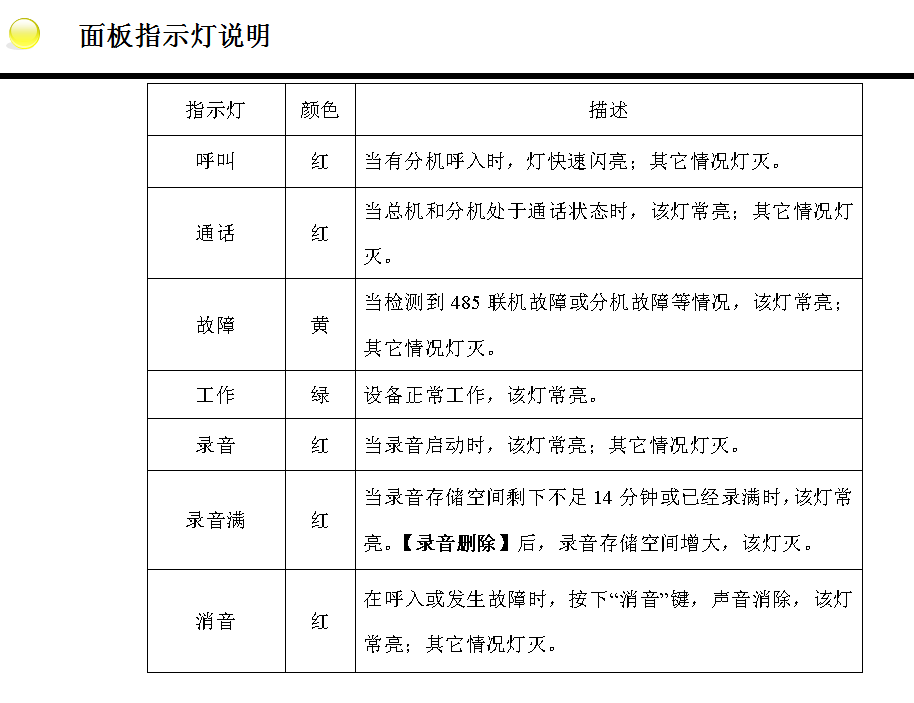

GST-TS-Z01A消防電話總機
GST-TS-100A/100B消防電話分機、GST-LD-8312 消防電話插孔、J-SAM-GST9122手動火災報警按鈕、GST-LD-8304消防電話接口

主要參數

? 工作電壓：DC24V±10%

? 工作電流≤0.5A

? 允許消防電話分機環路電阻＜1000Ω

? 頻率范圍：300Hz～3400Hz

? 串音電平＜-60dB

? 傳輸損耗＜5dB

? 使用環境：

溫度：0℃～+40℃

相對濕度≤95%，不結露

? 外形尺寸：

482.6mm×88.1mm×155.0mm

系統容量

每個GST-TS-100A型消防電話分機需配接1個GST-LD-8304型消防電話接口

每100個GST-LD-8312型消防電話插孔需配接1個GST-LD-8304型消防電話接口

每512個GST-LD-8304型消防電話接口需配接1個GST-TS-Z01A型消防電話總機

現場布線

現場布線時，電話系統的穿線管道應獨立敷設，不要同報警系統、廣播系統等線路同管穿線，這樣可以保證清晰的話音質量。

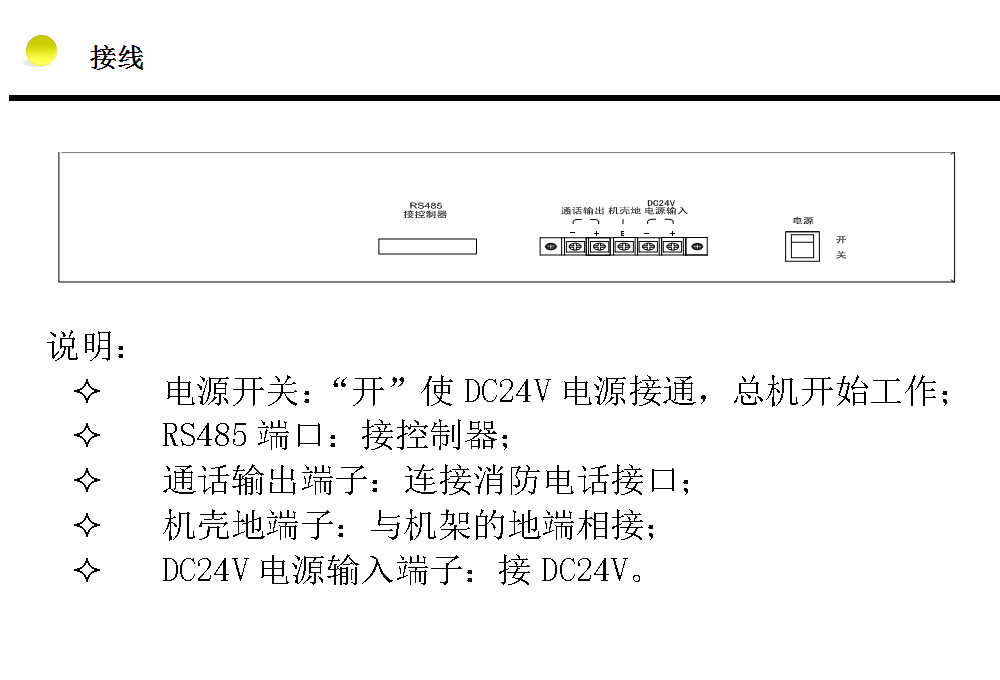

系統布線所采用的導線宜選用截面積不小于1.0mm² 的屏蔽雙度色雙絞線。布線長度從電話總機至--遠端的分機，線長不要超過1500米，線路電阻（包括導線電阻和連接點接觸電阻）--大不超過70歐姆。接線時，屏蔽層導線應連接到總機輸出端子的“機殼E”端。

系統配置計算

² 根據現場GST-TS-100A型消防電話分機和GST-LD-8312型消防電話插孔的數量計算出GST-LD-8304消防電話接口的數量。

² 根據GST-LD-8304型消防電話接口的數量計算出GST-TS-Z01A型消防電話總機數量。

根據與“聯動控制器配置”的說明進行控制器總線點數量計算、回路板數量計算、DC24V聯動電源容量計算，完成聯動控制器配置。

聯動控制配置

² 與GST5000、GST9000聯動控制器配接時，每個回路可配接2個GST-TS-Z01A型消防電話總機，或GST-TS-Z01A型消防電話總機、GST-GBFB-200型廣播分配盤各1個；GST200聯動控制器可--多配接2個GST-TS-Z01A型消防電話總機，或GST-TS-Z01A型消防電話總機、GST-GBFB-200型廣播分配盤各1個。

² 每個GST-LD-8304型消防電話接口占用一個總線點，需要計入控制器總線點數量。

² GST-LD-8304型消防電話接口數量×0.033A = GST-LD-8304型消防電話接口需要的DC24V聯動電源供電電流。

² 每個GST-TS-Z01A型消防電話總機需要使用0.5A的DC24V聯動電源。
